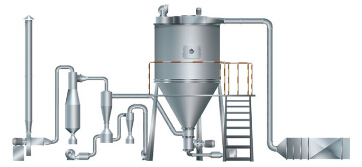

喷雾干燥机

　　法兰结构和垫片选用　法兰密封面的形式选择是否合理，对保证喷雾干燥机的密封有很大关系。在选用时应全面了解介质性质、操作条件，并根据这些性质和条件的特点，选用合适的静密封结构、材质和规格。
　　
　　① 中、低压法兰密封面的结构及垫片选用　常用的中、低压法兰密封面有光滑面、凹凸面和榫槽面三种。
　　
　　ａ光滑面法兰：一般用在温度≤２００℃，压力在２５ｋｇｆ／ｃｍ２以下。垫片选用橡胶石棉垫（输送汽、水、风）和耐油橡胶石棉垫片（输送油品）。螺栓用２０号钢即可。
　　
　　用光滑面法兰时，在法兰密封面上应车有水线，水线可被石棉垫片填满，保证密封。
　　
　　ｂ凹凸面法兰：可用在温度为２００～４００℃，压力在６４ｋｇｆ／ｃｍ２ 以下，螺栓材料用３０ＣｒＭｏＡ。垫片可用缠绕垫片、铁包石棉垫片和铝垫片等。温度在下限时可用高温耐油橡胶石棉垫片（温度应在３００℃以下）。选用铁包石棉垫及铝垫时，在法兰密封面上应车有水线。
　　
　　ｃ榫槽面法兰：密封性能和凹凸面法兰基本相同，可在温度≤４００℃，压力６４ｋｇｆ／ｃｍ２以下使用。垫片多用合金缠绕垫、铝垫及齿形垫等，因铁包石棉垫现场制作不易保证质量，故很少选用。螺栓的材料可选用３５ＣｒＭｏＡ。
　　
　　② 常用高压法兰密封面的结构　在高压化工设备中采用的静密封结构一般有三类：即强制密封、半自紧密封及自紧密封。
　　
　　ａ强制密封：是依靠螺栓的紧固来保证顶盖、密封元件和筒体端部之间有一定的接触压力以达到密封。强制密封要求有大的螺栓紧固力。目前常用的强制密封形式为高压平垫密封。
　　
　　ｂ半自紧密封：半自紧密封是介于强制密封和自紧密封之间的一种高压密封形式。随着压力的升高，使密封元件与顶盖、筒体端部之间的接触力稍有降低，从而达到密封的目的。但与强制密封比较，其接触力降低较慢。常用的半自紧密封形式有双锥密封。
　　
　　ｃ自紧密封：由于其结构特点，在压力升高后，使密封元件与顶盖、筒体端部之间的接触力加大，因而在高压下密封性能更好。组合式密封为自紧式密封的一种。
