喷雾干燥机

　　喷雾干燥是将原料液用雾化器分散成雾滴，并用热空气 (或其它气体)与雾滴直接接触的方式而获得粉粒状产品的一种干燥过程。原料液可以是溶液、乳浊液或悬浮液，也可以是熔融液或膏状物。干燥产品可根据需要，制成粉状、颗粒状、空心球或团粒状。
　　

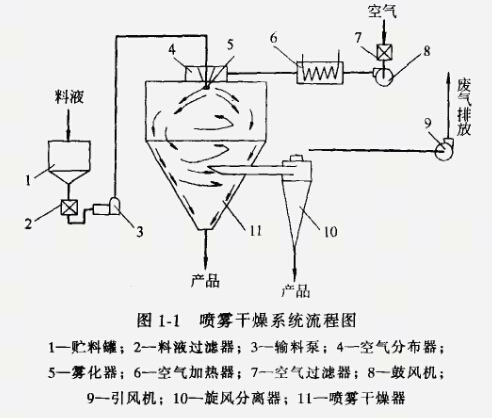

　　喷雾干燥的基本流程图
　　

　　喷雾干燥装置所处理的原料液虽然有很大差别，所得产品也有很大不同，但它们的流程却基本上相同。图1-1为一个典型的喷雾干燥系统流程图。如图所示，原料液由贮料罐1经过滤器2由泵3输送到喷雾干燥器11顶部的雾化器5雾化为雾滴。新鲜空气由鼓风机8经过滤器7、空气加热器6及空气分布器4送人喷雾干燥器11的顶部，与雾滴接触、混合，进行传热与传质，即进行干燥。
　　
　　干燥后的产品由塔底引出。夹带细粉尘的废气经旋风分离器10由引风机9排入大气。
　　
　　喷雾干燥所用的干燥介质绝大多数是空气。对于在空气中容易产生爆炸或燃烧的有机溶剂，应使用惰性气体 (例如氮气)作为干燥介质，流程也将改为闭路循环系统 。有机溶剂进行回收，惰性气体循环使用。
